L’article en bref
Discrète mais décisive, la barbacane protège un mur de soutènement en laissant l’eau s’échapper avant qu’elle ne fragilise la structure. Bien pensée, elle évite des réparations coûteuses et prolonge la durée de vie de l’ouvrage.
- Définition utile : une ouverture de drainage intégrée à la maçonnerie
- Rôle clé : réduire la pression des sols et l’humidité derrière le mur
- Pose correcte : diamètre, espacement et pente à respecter
- Bon réflexe : l’associer à un drainage complet et entretenu
Ce détail technique change tout quand la stabilité du mur dépend de l’évacuation des eaux.
Dans un mur de soutènement, la barbacane est souvent le détail que l’on ne remarque pas… jusqu’au jour où elle manque. Cette petite ouverture, pensée pour le drainage, évacue les eaux d’infiltration et limite la pression des sols contre la maçonnerie. Dans la vraie vie, c’est souvent ce genre d’élément discret qui évite les fissures, les déformations et les travaux qui dérapent. Concrètement, comprendre sa définition, son rôle et ses exemples d’utilisation permet de mieux protéger un ouvrage, qu’il s’agisse d’un jardin en pente, d’un accès de garage ou d’un chantier de génie civil.
L’article en bref
La barbacane n’est pas un simple trou dans le mur : c’est un exutoire pensé pour préserver la stabilité de l’ouvrage. Sans elle, l’eau s’accumule, la pression monte et le risque structurel devient bien réel.
- Rôle hydraulique : évacuer l’eau et soulager le mur en amont
- Dimensionnement : adapter le diamètre au sol et à la hauteur
- Installation : soigner la filtration, la pente et le scellement
- Entretien : vérifier l’orifice pour éviter le colmatage
Bien utilisée, la barbacane transforme un mur vulnérable en ouvrage durable.
Barbacane mur de soutènement : définition claire et rôle dans la construction

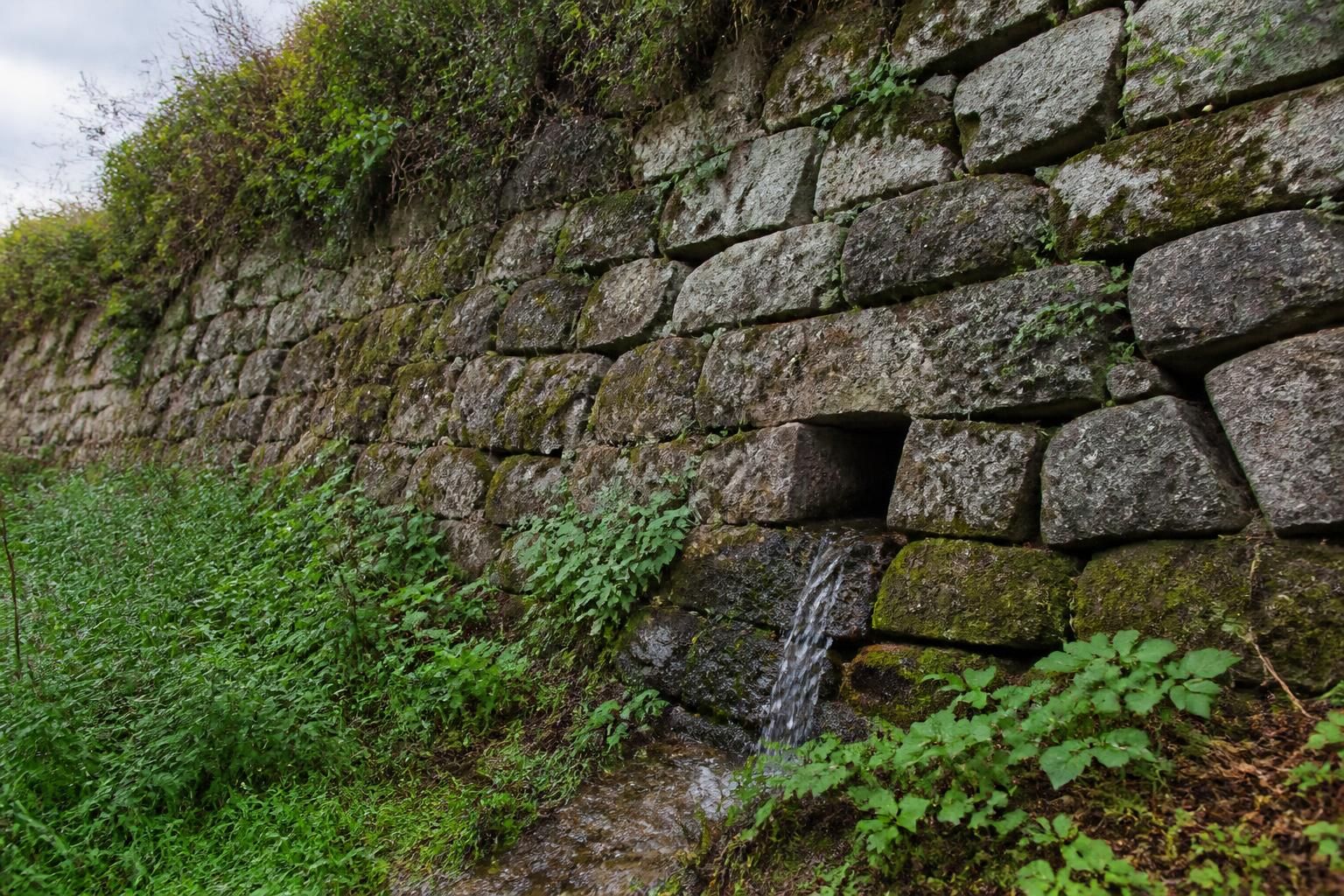

La barbacane est une ouverture ménagée dans un mur de soutènement pour permettre l’évacuation des eaux accumulées derrière l’ouvrage. Elle agit comme une soupape de sécurité : quand l’eau s’infiltre dans le remblai, elle offre une sortie contrôlée au lieu de laisser la pression augmenter. Ce point change tout, car l’eau transforme rapidement un mur stable en structure sollicitée de manière excessive.
Ce qu’il faut comprendre, c’est que la barbacane ne sert pas seulement à “faire sortir l’eau”. Elle participe directement à la stabilité du mur en limitant la pression des sols liée à la saturation hydrique. Sans drainage adapté, le terrain retient l’humidité, le poids augmente, la poussée aussi, et la maçonnerie finit par travailler là où elle ne devrait pas.
Une ouverture ancienne, un usage très actuel
Le mot barbacane vient de l’architecture défensive médiévale. À l’époque, il désignait des dispositifs liés à la protection des accès. Aujourd’hui, dans le génie civil et la maçonnerie, le terme a gardé l’idée d’un passage maîtrisé, mais au service du drainage.
Cette évolution est logique. Dans les deux cas, il s’agit de protéger un ouvrage contre une contrainte extérieure. Hier, le danger venait d’un assaut ; aujourd’hui, il vient de l’eau qui s’accumule en silence.
Pourquoi la barbacane est essentielle à la stabilité d’un mur de soutènement
Un mur de soutènement retient une masse de terre. Dès que cette masse se gorge d’eau, la pression hydrostatique grimpe, et l’ouvrage subit un effort supplémentaire parfois sous-estimé. Une simple pluie prolongée peut suffire à révéler les faiblesses d’un système mal conçu.
La barbacane évite précisément cet effet “barrage”. Elle favorise l’écoulement avant que l’eau ne s’accumule, ce qui préserve l’équilibre de la structure et limite les désordres visibles : suintements, fissures, décollements d’enduit, bombements, voire rupture dans les cas extrêmes.
Quand l’eau change la donne dans le sol
Dans un sol légèrement humide, les tensions capillaires peuvent encore contribuer à une certaine cohésion. Mais dès que la saturation devient trop forte, cette cohésion se dégrade et le terrain perd en résistance. Le mur encaisse alors deux contraintes à la fois : le poids du remblai et la poussée d’une eau devenue trop présente.
Dans la vraie vie, c’est souvent là que les problèmes commencent. Un propriétaire voit d’abord une tache sombre, puis un écoulement, puis une fissure qui s’allonge. Petit conseil que peu de gens appliquent : il vaut mieux traiter l’origine hydrique du problème avant de reprendre le parement.
Exemples d’utilisation d’une barbacane dans la construction
Les exemples d’utilisation de la barbacane sont nombreux, mais ils suivent toujours la même logique : évacuer l’eau pour préserver l’ouvrage. On la rencontre dans les jardins en terrasse, les murs de berge, les soutènements de voirie, certains sous-sols et des ouvrages anciens où la gestion de l’humidité reste prioritaire. Cette logique de drainage se retrouve à plus grande échelle dans les ouvrages d’art qui façonnent nos paysages.
Un cas classique : une maison construite sur terrain en pente, avec un mur en béton retenant la terre du jardin. Sans exutoire, l’eau reste derrière la paroi après chaque pluie. Avec des barbacanes bien positionnées, le mur respire, le remblai se désature plus vite et les désordres stagnent beaucoup moins.
| Situation | Utilité de la barbacane | Effet recherché |
|---|---|---|
| Jardin en pente | Évacuation de l’eau retenue derrière le mur | Limiter la poussée et éviter les fissures |
| Mur de voirie | Réduction de la pression hydrostatique | Préserver la sécurité de l’ouvrage |
| Sous-sol ou ouvrage enterré | Gestion des infiltrations latérales | Réduire l’humidité et les désordres muraux |
| Rénovation patrimoniale | Drainage discret dans une maçonnerie ancienne | Conserver l’esthétique et la stabilité |
Le cas d’un jardin familial en pente
Imaginez un petit terrain aménagé pour créer une terrasse. Le mur retient seulement 1,20 m de terre, mais le sol est argileux et garde l’humidité. Après l’hiver, les traces de ruissellement apparaissent, puis les joints se fragilisent. Ce n’est pas spectaculaire au départ, mais c’est exactement le genre de situation où une barbacane bien pensée évite une intervention lourde plus tard.
Ce type de chantier illustre bien la logique du terrain : plus l’eau circule mal, plus le mur devient vulnérable. Un exutoire bien placé vaut souvent mieux qu’une reprise de maçonnerie tardive.
Dimensionnement d’une barbacane : diamètre, espacement et position
Le dimensionnement d’une barbacane dépend de la hauteur du mur, du type de sol et du volume d’eau à gérer. En pratique, un diamètre de 2 à 4 cm peut convenir pour des configurations modestes, mais certains ouvrages demandent davantage selon la charge hydrique et la structure du remblai. L’essentiel n’est pas de multiplier les ouvertures au hasard, mais de les placer là où elles seront efficaces.
L’espacement courant se situe souvent autour de 3 à 4 mètres sur des murs simples, avec des ajustements selon la perméabilité du terrain. La position verticale compte aussi : l’ouverture doit être installée légèrement au-dessus du niveau fini du terrain, pour favoriser l’écoulement sans se retrouver noyée dans les remblais.
| Contexte | Diamètre indicatif | Espacement courant | Placement conseillé |
|---|---|---|---|
| Mur résidentiel standard | 2 à 4 cm | 3 à 4 m | Légèrement au-dessus du terrain fini |
| Terrain plus humide | 4 à 8 cm | 1,5 à 3 m | Au pied du mur, avec drainage complémentaire |
| Ouvrage de grande hauteur | Adapté au calcul hydraulique | Selon étude | Répartition étudiée sur plusieurs niveaux |
Erreur classique : vouloir réduire l’ouverture pour des raisons esthétiques. Une barbacane trop petite ou trop haute perd vite son intérêt. En construction, la discrétion doit toujours rester compatible avec l’efficacité.
Installer une barbacane sur un mur de soutènement existant
Sur un mur neuf, l’idéal consiste à intégrer la barbacane dès la conception. Sur un ouvrage existant, l’intervention demande plus de méthode, car il faut percer sans créer de faiblesse dans la maçonnerie. Un repérage précis reste indispensable, surtout si le mur présente déjà des signes de fatigue.
Le principe est simple : identifier les zones de rétention d’eau, percer avec la bonne inclinaison, insérer le tube ou l’élément de drainage, puis assurer un scellement propre. Côté remblai, un lit de gravier et un géotextile évitent que les fines particules ne viennent boucher l’ensemble.
- Repérer les points de sortie les plus cohérents selon la pente du terrain
- Percer proprement avec le bon diamètre et une légère pente vers l’extérieur
- Insérer la barbacane ou le tube adapté à la configuration
- Sceller autour de l’ouverture pour éviter les infiltrations parasites
- Protéger l’amont avec gravier drainant et géotextile filtrant
Dans les faits, une installation soignée est souvent moins coûteuse qu’une réparation après fissuration. C’est vrai pour une petite clôture maçonnée comme pour un mur qui soutient une voie d’accès. Et si des fissures apparaissent, le bon mortier de réparation limite les dégâts.
La bonne logique de pose
Une barbacane ne fonctionne jamais seule. Elle doit s’inscrire dans un ensemble cohérent : drainage horizontal, filtration du remblai, évacuation claire vers l’extérieur. C’est ce système global qui garantit la performance durable de l’ouvrage.
Quand un chantier néglige cette logique, le trou reste présent, mais l’eau continue de stagner derrière le mur. Autrement dit, l’outil existe, mais il ne remplit plus son rôle. C’est le genre d’erreur classique qui coûte cher plus tard.
Quels systèmes de drainage associer à une barbacane
Une barbacane seule ne suffit pas toujours. Pour un drainage efficace, elle doit être complétée par un drain horizontal en pied de mur, un géotextile filtrant et, selon le terrain, un drainage vertical. L’objectif est de capter l’eau avant qu’elle n’exerce une pression excessive sur le soutènement.
Le drain horizontal collecte les eaux au plus bas, le géotextile retient les particules fines, et les matériaux drainants facilitent la circulation. Ensemble, ces éléments forment une chaîne cohérente. Si l’un manque, tout le dispositif perd en efficacité.
| Élément | Fonction | Intérêt pour le mur |
|---|---|---|
| Drain horizontal | Collecter l’eau au pied de l’ouvrage | Réduire la charge hydrique |
| Géotextile | Filtrer les fines particules | Éviter le colmatage |
| Gravier drainant | Créer un cheminement libre pour l’eau | Améliorer l’évacuation |
| Barbacane | Sortie contrôlée vers l’extérieur | Préserver la stabilité du mur |
Exemple simple de chantier bien pensé
Sur un petit mur de soutènement de jardin, un artisan peut combiner un drain perforé en pied, un remblai de gravier lavé et des barbacanes espacées régulièrement. Résultat : après de fortes pluies, l’eau ressort sans forcer la structure. Le propriétaire ne voit peut-être pas tout le dispositif, mais il profite d’un mur qui tient mieux dans le temps.
Petit conseil que peu de gens appliquent : vérifier l’écoulement après la pose avec un test à l’eau. Cela permet de repérer immédiatement un défaut de pente, un bouchon ou un scellement imparfait.
Erreurs fréquentes avec une barbacane et signes à surveiller
La première erreur consiste à obstruer l’ouverture sans s’en rendre compte. Boue, feuilles, poussières et petits graviers peuvent colmater l’exutoire au fil des saisons. La deuxième erreur, plus subtile, est de placer la barbacane trop haut. Dans ce cas, l’eau continue de monter derrière le mur avant de pouvoir sortir.
Les signaux d’alerte sont parlants : parement humide, traces blanchâtres, écoulement absent après pluie, fissures progressives, bombement localisé. Dès qu’un de ces symptômes apparaît, il faut vérifier non seulement l’orifice, mais aussi l’ensemble du système de drainage.
Dans la pratique, un contrôle au printemps et à l’automne suffit souvent à éviter la mauvaise surprise. C’est une vérification simple, mais elle protège un investissement bien plus lourd qu’un entretien régulier.
À quoi sert exactement une barbacane dans un mur de soutènement ?
Elle permet l’évacuation des eaux retenues derrière le mur afin de limiter la pression des sols et de préserver la stabilité de l’ouvrage.
Quel diamètre choisir pour une barbacane ?
Le choix dépend du sol et de la hauteur du mur, mais un diamètre de quelques centimètres convient souvent aux petits ouvrages, avec un dimensionnement plus large sur les terrains humides ou les murs plus hauts.
Faut-il associer la barbacane à d’autres éléments ?
Oui, car elle fonctionne mieux avec un drain horizontal, un géotextile filtrant et un remblai drainant. L’ensemble assure un drainage cohérent.
Comment savoir si une barbacane est bouchée ?
Un mur humide, des traces blanches, l’absence d’écoulement après pluie ou un parement qui se déforme sont des signes à prendre au sérieux.
