L’article en bref
Un ballon tampon bien raccordé change tout sur une pompe à chaleur. Il stabilise le débit, limite les démarrages inutiles et sécurise l’installation hydraulique au quotidien.
- Rôle du ballon tampon : il lisse les variations et protège le compresseur.
- Schéma de montage : série ou parallèle selon le circuit de chauffage.
- Organes indispensables : vase, purgeurs, disconnecteur et vannes d’isolement.
- Bon dimensionnement : le volume dépend du logement et de la régulation thermique.
Comprendre le schéma de raccordement évite les erreurs coûteuses et améliore durablement le chauffage central.
Dans une installation de pompe à chaleur, le ballon tampon n’est pas un gadget de technicien. C’est souvent la pièce qui évite les cycles courts, calme les variations de débit et rend le circuit de chauffage nettement plus stable. Concrètement, un bon schéma de montage hydraulique permet à la machine de travailler dans de meilleures conditions, avec moins d’usure et plus de confort dans le logement.
Ce point devient décisif dès que l’installation hydraulique alimente plusieurs émetteurs, un plancher chauffant ou des radiateurs qui ne demandent pas tous la même chose au même moment. Un échangeur thermique, une régulation thermique bien réglée et un ballon tampon correctement placé transforment une simple pose en système cohérent. Dans la vraie vie, c’est souvent ce détail qui fait la différence entre une PAC agréable à vivre et une PAC qui fatigue tout le monde, y compris le propriétaire.
Les points à retenir avant de raccorder
Le schéma ne sert pas seulement à “faire joli” sur un devis. Il montre comment le ballon tampon, les sécurités et la distribution travaillent ensemble pour garder une pompe à chaleur performante.
- Stabilité du débit : la pompe à chaleur fonctionne sans à-coups.
- Confort thermique : la chaleur circule mieux dans le logement.
- Sécurité sanitaire : les organes obligatoires protègent le réseau.
- Entretien simplifié : les vannes facilitent les interventions futures.
Un bon raccordement hydraulique aujourd’hui, ce sont moins de soucis et moins de dépenses demain.

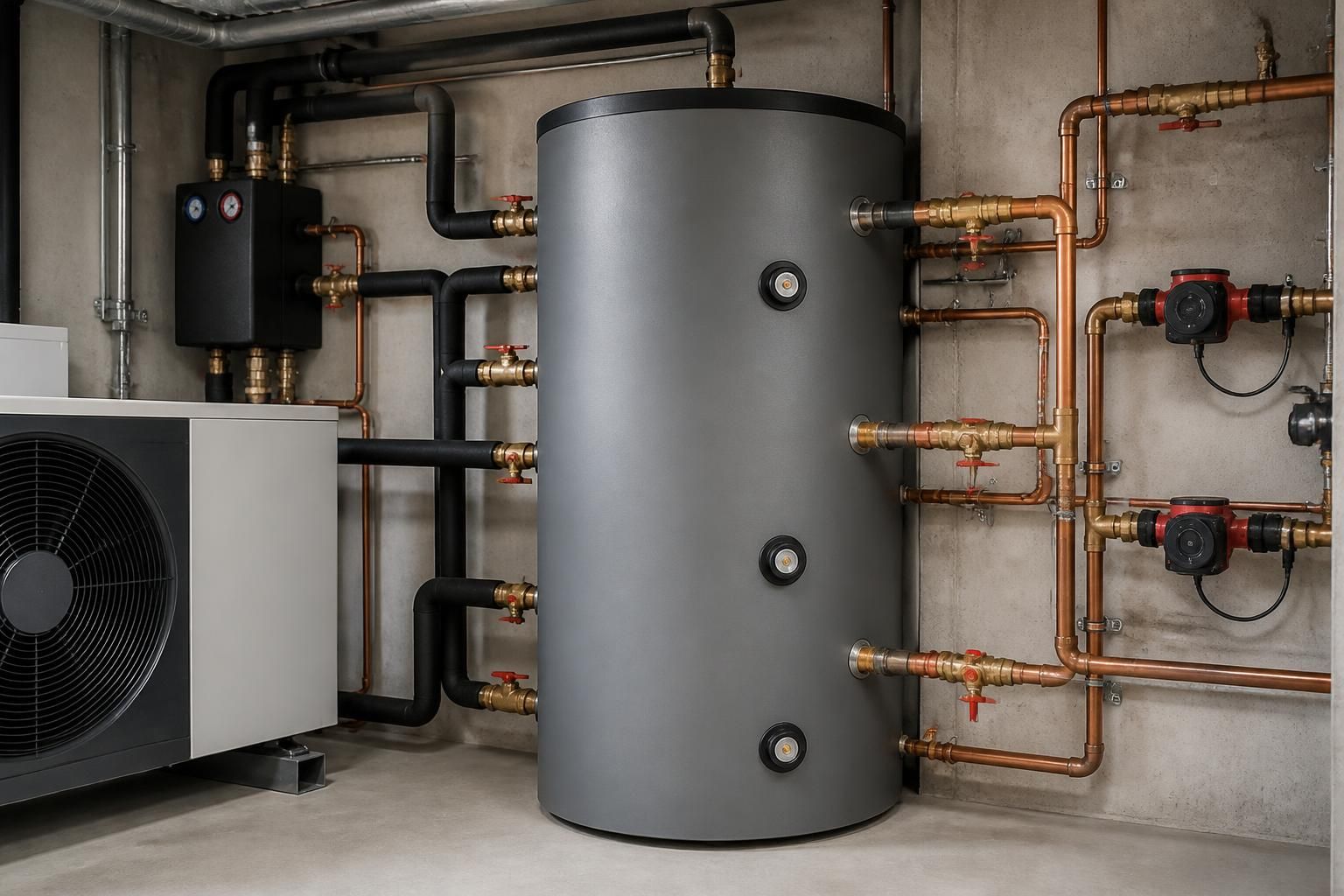

Schéma ballon tampon pompe à chaleur : ce que montre vraiment l’installation hydraulique
Le schéma de montage d’un ballon tampon avec une pompe à chaleur explique bien plus qu’un simple trajet d’eau chaude. Il montre comment la PAC alimente le circuit, comment le stockage d’énergie se fait dans le ballon, puis comment cette énergie repart vers les radiateurs ou le plancher chauffant selon la demande réelle. Ce n’est pas un dessin théorique pour salon d’exposition : c’est la carte routière de l’installation hydraulique.
Dans un logement équipé d’un chauffage central, ce schéma aide à comprendre pourquoi certains éléments sont placés avant d’autres. Une bouteille de découplage, un circulateur, un vase d’expansion ou un pot à boue ne sont pas des accessoires décoratifs. Ils répondent à une logique simple : préserver l’échangeur thermique, stabiliser les débits et éviter que la pompe à chaleur ne travaille contre elle-même.
Ballon tampon en série ou en parallèle : deux logiques, deux usages
Le montage en série place le ballon tampon sur le passage principal de l’eau. Il est souvent retenu quand il faut sécuriser un volume d’eau minimal ou lisser le fonctionnement d’une PAC sensible aux variations de demande. Le montage en parallèle, lui, sert plutôt à découpler les débits entre la pompe à chaleur et le réseau de distribution.
Dans la pratique, le choix dépend du compresseur, du type d’émetteurs et de la configuration du logement. Une maison avec plusieurs zones de chauffe n’a pas les mêmes besoins qu’un petit pavillon bien isolé. Petit conseil que peu de gens appliquent : avant de parler puissance, il faut d’abord regarder la cohérence hydraulique du réseau existant.
Le bon schéma n’est donc pas celui qui paraît le plus “technique”, mais celui qui correspond le mieux à l’installation réelle. C’est là que la régulation thermique devient précieuse, car elle ajuste la production à la demande sans forcer la machine à compenser en permanence.
Raccordement hydraulique d’une pompe à chaleur avec ballon tampon : les organes à ne pas oublier
Un raccordement hydraulique propre ne se limite jamais à relier des tuyaux. Il faut intégrer les organes qui sécurisent, purgent, compensent et protègent le réseau. Sans eux, la pompe à chaleur finit par subir les effets d’un circuit mal équilibré : bruit, baisse de rendement, surchauffe locale ou pannes répétées.
Le vase d’expansion absorbe les variations de volume de l’eau quand la température monte. Le pot à boue retient les impuretés qui menacent le circuit de chauffage et l’échangeur thermique. Le disconnecteur protège l’eau potable, tandis que les purgeurs automatiques évacuent l’air accumulé dans les points hauts. Rien d’exotique, juste les bases d’une installation hydraulique fiable.
| Organe | Fonction | Intérêt concret |
|---|---|---|
| Ballon tampon | Stabilise le débit et le fonctionnement | Réduit les démarrages répétés |
| Vase d’expansion | Compense la dilatation de l’eau | Évite la surpression |
| Pot à boue | Retient les particules et dépôts | Protège l’échangeur thermique |
| Disconnecteur | Empêche les retours vers le réseau | Sécurise l’eau potable |
Ce tableau résume une réalité simple : un système performant repose sur des détails très concrets. Oublier un seul de ces éléments revient souvent à payer plus tard, parfois en confort, parfois en maintenance.
Régulation thermique et circulation : le duo qui fait la différence
La régulation thermique pilote la température de départ de l’eau selon les besoins du logement. Quand elle est bien paramétrée, la pompe à chaleur n’envoie pas une eau trop chaude en mi-saison ni trop faible par grand froid. Résultat : moins de surconsommation et un meilleur confort dans les pièces de vie.
Le circulateur secondaire, lui, assure la distribution vers les radiateurs ou le plancher chauffant. Il permet au circuit de chauffage de fonctionner à son propre rythme, sans perturber la PAC. Dans une maison avec rez-de-chaussée en basse température et étage en radiateurs, cette séparation évite bien des tensions hydrauliques. Le système gagne alors en souplesse, et le propriétaire en sérénité.
En clair, la bonne circulation fait souvent la bonne installation. Un schéma bien pensé n’ajoute pas de complexité inutile, il simplifie la vie du chauffage central.
Schéma de montage recommandé pour une installation hydraulique durable
Les schémas de principe diffusés par les fabricants montrent souvent plusieurs variantes selon la présence d’un ballon d’eau chaude sanitaire, d’un boiler ou de plusieurs circuits de chauffage. En pratique, une PAC eau/eau ou air/eau peut être associée à un ballon tampon en série, en parallèle, ou à une configuration mixte avec production d’eau chaude sanitaire. Les modèles documentés dans les guides techniques de 2020 restent utiles en 2026, car la logique hydraulique, elle, n’a pas changé.
Pour visualiser les cas les plus courants, le mieux reste de comparer les besoins du logement avec le rôle de chaque organe. Voici une liste simple à garder en tête avant de valider un devis :
- Si le débit varie beaucoup, le découplage devient prioritaire.
- Si l’installation est ancienne, le pot à boue mérite une vraie attention.
- Si la PAC produit aussi l’ECS, la vanne trois voies change la donne.
- Si plusieurs zones chauffent différemment, la régulation doit être soignée.
Cette logique évite une erreur classique : choisir un montage “par habitude” au lieu de partir du besoin réel. Dans un logement mal isolé ou divisé en plusieurs circuits, le schéma de montage doit suivre la maison, pas l’inverse.
Un installateur sérieux ne vend pas un dessin standard, il adapte le raccordement hydraulique à la configuration exacte du bien. C’est souvent là que se joue la différence entre une solution durable et une installation qui réclame des réglages à répétition.
Ce qu’il faut vérifier avant la pose d’un ballon tampon sur une pompe à chaleur
Le point de départ, c’est le volume d’eau minimal exigé par l’équipement et la nature du compresseur. Une pompe à chaleur inverter n’a pas les mêmes contraintes qu’un modèle tout ou rien. Le dimensionnement du ballon tampon ne se fait donc pas “au doigt mouillé”, mais selon le logement, les émetteurs et le comportement attendu du circuit de chauffage.
Il faut aussi regarder la longueur des liaisons, la facilité d’accès pour la maintenance et la présence d’un dispositif d’isolement. Une installation bien pensée en amont permet d’intervenir plus vite le jour où un organe doit être remplacé. Dans la vraie vie, ce petit détail évite de vidanger tout le réseau pour une panne mineure.
Enfin, l’entretien ne doit pas être oublié. Les installations de pompe à chaleur d’une certaine puissance doivent être suivies régulièrement, et un raccordement propre facilite énormément ces contrôles. Ce qu’il faut comprendre, c’est qu’un bon schéma de montage ne sert pas seulement à démarrer l’installation : il prépare aussi les années suivantes.
Le ballon tampon est-il obligatoire sur une pompe à chaleur ?
Non, mais il est souvent fortement recommandé. Il devient très utile quand le débit du circuit varie, quand les émetteurs sont nombreux ou quand la PAC doit éviter les démarrages trop fréquents.
Faut-il raccorder le ballon tampon en série ou en parallèle ?
Le choix dépend de l’installation hydraulique, du type de compresseur et des besoins du circuit de chauffage. La série favorise le lissage du fonctionnement, tandis que le parallèle sert surtout au découplage hydraulique.
Quels organes de sécurité sont indispensables ?
Un disconnecteur, des purgeurs automatiques, des vannes d’isolement et, si la PAC produit l’eau chaude sanitaire, un groupe de sécurité adapté. Le vase d’expansion et le pot à boue complètent utilement l’ensemble.
Pourquoi le schéma de montage change-t-il d’une maison à l’autre ?
Parce que chaque logement a son propre réseau, ses émetteurs, son isolation et ses besoins de régulation thermique. Un même ballon tampon peut être pertinent dans une maison et inutile dans une autre.
